普天信科工业交换机精确故障定位，助力通威渔光一体现代化光伏生态园

随着水上发电，水下养鱼的绿色模式创新地将光伏和渔业这两个产业相结合，在节省了土地资源，推进智慧渔业和创造清洁能源的同时，水面光伏电站和水下鱼塘监测的管理也日趋复杂，迫切需要一种安全稳定，高性价比和易于管理维护的安防监控管理系统。

痛点

传统渔业养殖和光伏发电应用场景主要都在野外，环境较恶劣，传统主要依靠人工监测和运维管理，存在着令人头疼的一系列问题：

1. 光伏发电监控和大量的监测数据需要安全稳定的网络传输，当系统出现故障时需要全面排查出障碍点再进行修复，耗费大量工时而且无法及时处理，给整个生态造成潜在隐患

2. 养殖水质的健康和安全直接影响渔业水产的品质，但是水质变化主要靠养殖经验，无法随时监测水质，保持水质的健康和安全。当监测到水参数质不达标时，往往需要人工到现场操作设备，处理繁琐不及时。

3. 传统渔业养殖主要通过人工巡塘的方式来监控养殖情况，需要不少现场驻点来进行管理，劳动力成本投入居高不下

概况

通威敕勒川10MW“渔光一体”项目位于内蒙古自治区呼和浩特市土默特左旗敕勒川镇，紧邻风景秀丽的哈素海旅游风景区，项目所在中心位置距土默特左旗城区约30分钟车程，附近有京藏高速G6、国道G110、县道026，交通运输条件便利，风景怡人，地理位置优越。项目一期总占地770余亩，总装机容量10MW。

项目建成后，平均年发电量 1650 万kW·h，每年可节约标准煤 1623.6t/a，可减少排放烟尘约 1.97t、二氧化硫 11.32t、二氧化碳约 4339.44t，灰渣约 589.69t，还可节省大量的水资源。

   威敕勒川10MW“渔光一体”项目以“互联网+”为基础，以“环保、智能、高效”为核心诉求，以“365”科学养殖为手段，将光伏发电、水产养殖、观光旅游等产业有效结合，打造一二三产相融合的现代渔业产业园。水上输出清洁能源、水下产出安全食品，将全面实现“政府增收、用户增效、企业发展”。

方案

采用普天信科工业交换机环网组网+PTMS云平台方案，满足了集约化，科技化，智能化的渔光一体生态园需求

解决的问题 （方案亮点）

1. 选用普天信科工业交换机（ PT-624I，PT-628I）和工业级汇聚交换机（PT-61212I), 不仅完全适用于内蒙古室外的恶劣环境，还具有环网网络冗余和负载均衡的特点，具有快速环功能，自愈时间小于20ms，保障监控设备正常运行不间断,大大提高了监控网络和光伏发电数据的传输性能；

2. 利用环网的组网方式，在增加网络安全的同时也比传统星型结构节约了建设成本；

3. 各个监控点之间通信线路选用普天信科光电复合缆，既通信又通电，减少组网建设成本和施工成本，同时还大大降低故障率（中间再也不用接头，都是端到端）；

4. 整个监控网络系统应用普天信科管理型工业交换机+PTMS云平台，准确定位故障（24小时在线监测和性能监控，一旦链路及系统发生故障，自动识别报警，精确定位故障点），足不出户实时检测水质和光伏发电参数，改变了传统人工排查故障，大大降低运维成本，提高工作效率，确保监控系统持续运行。

选型代表型号:

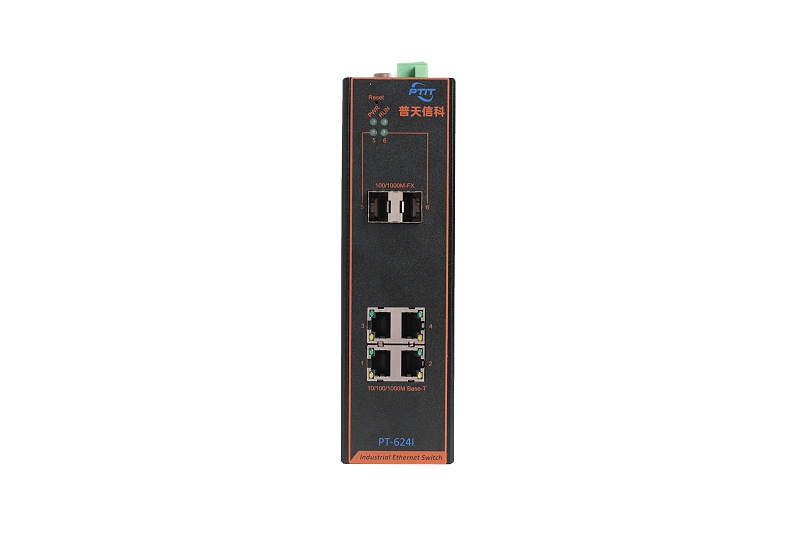

1.PT-624I，PT-628I 网管型工业交换机

※4个千兆电口,8个千兆电口

※2个SFP千兆光口

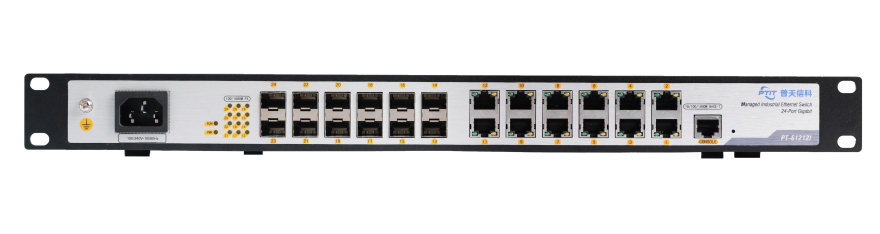

2.PT-61212I 千兆汇聚工业交换机

※12个千兆SFP光口，12个10/100/1000M自适应电口

※对汇聚千兆工业交换机的接口数量优化

功能特征：

v  支持PTMS云平台远程管理，便于运维管理高效、简单、智能

v 完善的丰富OAM功能，实时监控网络运行状态，监视网健康状况，并快速确定故障链路或故障条件的位置

v RMON用于高效灵活的网络监控

v 支持ERPS协议，支持PTN以太网环网功能，环网切换时间小于20ms，实现零延迟和零丢包

v ERPS防止数据环路引起的广播风暴，具备高可靠性和稳定性

v 通过Ping、端口环回、DDM可进行网络诊断和故障快速排查

v 端口镜像可对数据进行分析和监视，便于在线调试

⒈ 超五类非屏蔽网线

v 采用24AWG质优无氧铜（99.99%），线径0.505，传输高速、稳定、安全

⒉ 环网主干 PT-GDTA-4B1+3*1.5 光电复合缆

v 光电一体化，解决设备用电和信号传输问题，提供对设备电源的集中监控和维护

v 提高电源的可管理性，减少供电协调和维护

v 大大降低后期运行故障率

v 降低建设成本

v 节省施工费用
