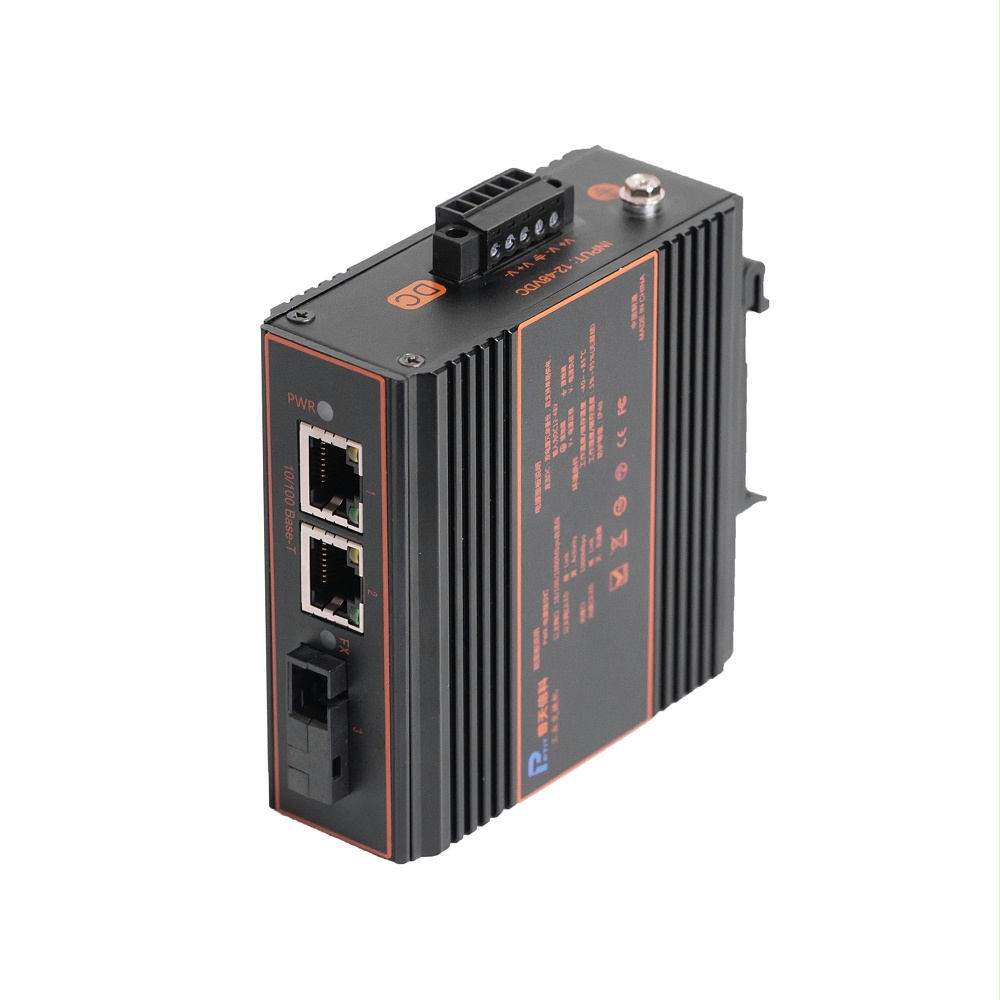

工业级百兆光纤收发器

非管理型工业级光纤收发器系列产品 EMC工业4级的防护性能，能有效地抵抗静电、雷击、脉冲的干扰；波纹式高强度铝型材外壳、IP40等级、低功耗设计、抗震的导轨安装。

获取报价

全国热线

028-85221821

产品概述
选型型号
规格参数

产品简介/ Product Introduction

应用场景/ Application scenario

适用于轨道交通、高速公路、综合管廊、电力、新能源、智慧城市、智慧景区、智慧公园、智能工厂、石油化工、铁路、机场、煤矿、隧道、水利、冶金、电信、公安、医疗、教育、金融、民航等行业，应用在 -40℃-85℃恶劣环境领域场景，且终端通信点位较少，不需要智能管理场景中的安防监控，网络通信等系统提供快速、稳定可靠的通信连接。

应用优势/ Application advantage

1、低功耗、无风扇设计，超静音

2、波纹式铝外壳，自然散热快

3、IP40 防护，有效抵抗静电、雷击、脉冲的干扰

4、运行温度：- 40—85℃ 运行湿度： 5—95%（不凝结）

5、遵循 IEEE 802.3, 802.3u ,802.3/ab，10/100/1000BASE-T 等国际标准

6、支持双绞线极性自动检测

7、支持单 / 多模光纤，

8、光口最远支持传输距离 120KM。

9、光口为100M 或1000M全双工模式

10、电口为10/100M 或 10/100/1000M自适应模式

11、LED 状态指示灯

12、支持单台式 / 插卡式

13、支持 SNMP 网管

14、支持热插拔

光纤收发器汇聚应用方案/ Application advantage

光纤收发器汇聚应用方案

机械结构/ Application advantage

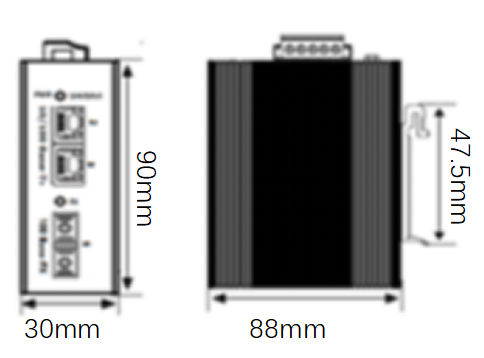

机械结构图

选型型号/ Product Introduction

产品型号	端口数量		电源
产品型号	光口	电口	电源
PT-102I-A	1 x 100M SC光口单纤,1310nm/1550nm	2xRJ45 10/100M	DC12V-48V
PT-102I-B	1 x 100M SC光口单纤1550nm/1310nm	2xRJ45 10/100M	DC12V-48V
PT-102I	1 x 100M SC光口双纤,1310nm	2xRJ45 10/100M	DC12V-48V

规格参数/ Product Introduction

接口指标
物理接口	PT-102I-A	PT-102I-B	PT-102I
	2 x RJ45 10/100M 1 x 100M SC光口单纤,1310nm/1550nm	2 x RJ45 10/100M 1 x 100M SC光口单纤1550nm/1310nm	2 x RJ45 10/100M 1 x 100M SC光口双纤,1310nm
交换特性
通信标准	IEEE802.3、IEEE802.3u、IEEE802.3ab、 IEEE802.3z标准
MAC地址	1K
数据缓存	448K
交换延迟	<5us
测试标准
电磁兼容测试EMC &冲击振动测试	IEC61000-4-2(ESD)：±8kV(contact), ±15kV(air) IEC61000-4-4(EFT)：PowerPort：±4kV;DataPort：±2kV IEC61000-4-5(Surge)：PowerPort：±2kV/DM,±4kV/CM
防雷标准
防雷设计	6KV-8KV
电源功耗
额定功率	<2W
空载功率	<1W
连接参数
双绞线	100米（标准网络线缆）
光纤接口	SC/FC/ST可选，默认SC
接线端子	5x 5.08mm插入式端子块
接入保护	过压 / 反接 / 冗余保护
产品认证 &质量安全标准
欧洲环境法规	ROHS / REACH (SVHC)
质量管理体系	ISO9001
环境管理体系	ISO14000
EMC电磁兼容	欧盟CE Marking / 北美 FCC / 日本PSE
EMI电磁干扰	FCC CFR47 Part 15，CISPR22(EN55022) Class A
工作环境
工作温度	-40℃ ~ 85℃（-40℉ ~ 185℉）
存储温度	-40℃ ~ 85℃（-40℉ ~ 185℉）
工作湿度	5%~ 95%（无凝结）
存储湿度	5%~ 95%（无凝结）
平均无故障时间	357,000hours
机械标准
机体	铝合金外壳 &无风扇
防护等级	IP40
重量	0.3kg
安装方式	导轨 / 壁挂 / 悬挂
尺寸	30mmx90mmx88mm
电源
DC供电	DC12-48V 冗余保护
质保
质保	5年
